Nivellierfuß - Maschinenfuß JCMP 80 S mit Dämpfung - Sylomer^®

Nivellierfuss, Maschinenfuß schwingungsgedämpft JCMP 80 S - Schwaderer Maschinenfüße

Gewinde M

Gewindelänge L (mm)

Sylomer^®

Size

12,5
X

Art.-Nr.: ---

Preis pro Stück

€13,51 zzgl. 19% MwSt.
zzgl. Versand & Verpackung

LIEFERUMFANG

Fußplatte: Gusseisen schwarz
Gewindespindel: Stahl verzinkt
Dämpfungsplatte: Sylomer®

Gusseisen zeichnet sich durch eine hohe Druck- und Verschleißfestigkeit sowie eine gute Schwingungsdämpfung aus. Aufgrund seiner spröden Struktur besitzt Gusseisen eine hohe Steifigkeit und Formstabilität. Dadurch eignet sich der JCMP besonders für einen präzisen, langlebigen und vibrationsarmen Stand.

Neben der optischen Wirkung bildet die schwarze Beschichtung zusätzlich eine Schutzschicht, die den Maschinenfuß vor Korrosion schützt.

Die Verzinkung der Gewindespindel bietet ebenfalls einen hohen Korrosionsschutz.

Die mit einem speziellen Klebstoff eingeklebte Dämpfungsplatte aus Sylomer® dämpft effektiv Schwingungen und Körperschall. Sie ist dauerhaft formstabil, alterungs- und witterungsbeständig. Sylomer® besitzt gute chemische Eigenschaften gegen Öle, Fette, verdünnte Säuren und Laugen sowie gute UV- und Ozonbeständigkeit.

Dieser Nivellierfuß ist auch in Gusseisen verchromt lieferbar

Unsere hochwertig und präzise gefertigten Maschinenfüße bieten viele Vorteile. Unter anderem, Schwingungen zu reduzieren und durch die Sylomer®-Dämpfungsplatte eine Lärmminderung bei Erschütterungen herbeizuführen. Zudem werden die Maschinen geschont, wodurch deren Langlebigkeit erhöht wird.

Maschinenfüße mit Sylomer®-Dämpfungsplatte eignen sich besonders für Maschinen und Produkte, für die eine präzise Schwingungsdämpfung erforderlich ist.

Der Maschinenfuss ist stufenlos über das Gewinde höhenverstellbar (je nach Spindellänge) und über die kugelgelagerte Spindel in einem Neigungswinkel von ca. 7,5° in jede Richtung (ca. 15° gesamt) einstellbar. Dies garantiert eine stabile und genaue Ausrichtung der Maschine.

Schwingungsdämpfung bei höchster Standfestigkeit
Lärmminderung und Schutz vor Verrutschen
Erhöhte Langlebigkeit von Maschinen, Messgeräten und Produkten
Ausgleich von Bodenunebenheiten ohne aufwendige Betonfundamente einrichten zu müssen
Große Sechskant-Schlüsselflächen für die leichte Höhenverstellung
Verschraubte Verbindung zwischen Teller und Spindel

Die Lieferung der Maschinenfüße erfolgt komplett montiert.

Lieferbare Größen Nivellierfuß JCMP80S:

JCMP80M8x50S
JCMP80M8x80S
JCMP80M8x100S
JCMP80M8x120S
JCMP80M8x150S
JCMP80M8x180S
JCMP80M8x200S
JCMP80M8x250S
JCMP80M8x300S
JCMP80M10x50S
JCMP80M10x80S
JCMP80M10x100S
JCMP80M10x120S
JCMP80M10x150S
JCMP80M10x180S
JCMP80M10x200S
JCMP80M10x250S
JCMP80M10x300S
JCMP80M12x50S
JCMP80M12x80S
JCMP80M12x100S
JCMP80M12x120S
JCMP80M12x150S
JCMP80M12x180S
JCMP80M12x200S
JCMP80M12x250S
JCMP80M12x300S
JCMP80M14x50S
JCMP80M14x80S
JCMP80M14x100S
JCMP80M14x120S
JCMP80M14x150S
JCMP80M14x180S
JCMP80M14x200S
JCMP80M14x250S
JCMP80M14x300S
JCMP80M16x50S
JCMP80M16x80S
JCMP80M16x100S
JCMP80M16x120S
JCMP80M16x150S
JCMP80M16x180S
JCMP80M16x200S
JCMP80M16x250S
JCMP80M16x300S
JCMP80M20x50S
JCMP80M20x80S
JCMP80M20x100S
JCMP80M20x120S
JCMP80M20x150S
JCMP80M20x180S
JCMP80M20x200S
JCMP80M20x250S
JCMP80M20x300S
JCMP80M24x50S
JCMP80M24x80S
JCMP80M24x100S
JCMP80M24x120S
JCMP80M24x150S
JCMP80M24x180S
JCMP80M24x200S
JCMP80M24x250S
JCMP80M24x300S
JCMP80M30x50S
JCMP80M30x80S
JCMP80M30x100S
JCMP80M30x120S
JCMP80M30x150S
JCMP80M30x180S
JCMP80M30x200S
JCMP80M30x250S
JCMP80M30x300S
JCMP80M24x1.5x50S
JCMP80M24x1.5x80S
JCMP80M24x1.5x100S
JCMP80M24x1.5x120S
JCMP80M24x1.5x150S
JCMP80M24x1.5x180S
JCMP80M24x1.5x200S
JCMP80M24x1.5x250S
JCMP80M24x1.5x300S
JCMP80M30x1.5x50S
JCMP80M30x1.5x80S
JCMP80M30x1.5x100S
JCMP80M30x1.5x120S
JCMP80M30x1.5x150S
JCMP80M30x1.5x180S
JCMP80M30x1.5x200S
JCMP80M30x1.5x250S
JCMP80M30x1.5x300S

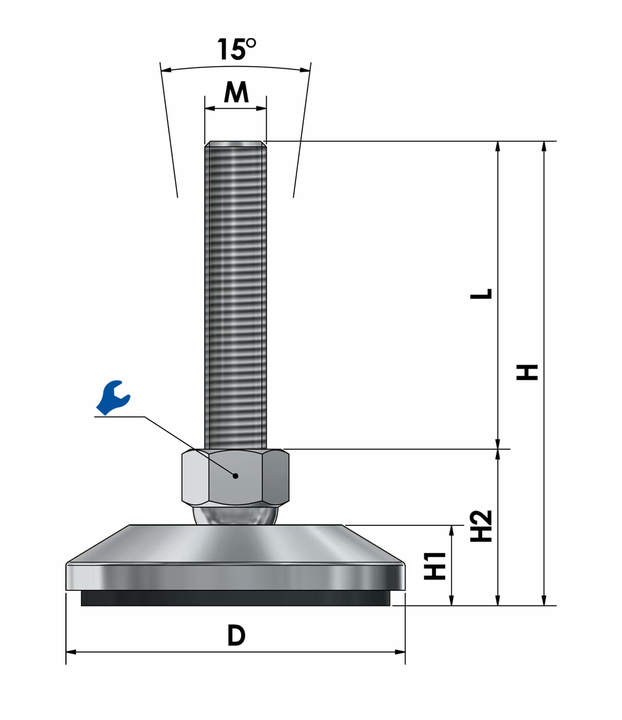

Nivellierfuß / Maschinenfuß schwingungsgedämpft JCMP 80 S Skizze

Technische Details

Ø D	85 mm
H1	25,5 mm
H2	--- mm
H	--- mm
	17 mm
Sylomer^®	12,5 mm
	5 - 409 kg

Hinweis: Der max. statische Belastungswert bezieht sich auf den Sylomer®-Dämpfungsbelag. Bei Fragen zur Belastung der Fußplatten bzw. Spindeln, können Sie gerne unseren technischen Support kontaktieren.

Download Datenblatt (PDF)
